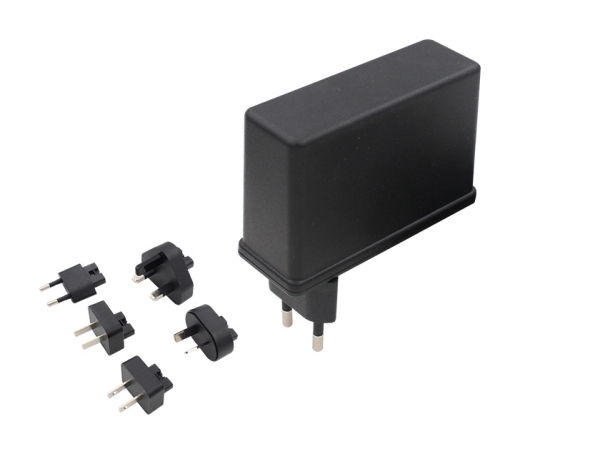

UES24LCP1-SPA

  • 符合通信、医疗安全认证
  • 2 MOPP 隔离保护
  • 漏电流 ≤ 100μA
  • DOE Efficiercy Level VI
  • CoC V5 Tier2(2016)
  • 待机功耗≤0.075W
  • 6.1V到52V输出, 最高24W
  • 工作海拨高度5000米
  • 配多种可换式AC插脚
PDF文件下载获取报价
  • blank
  • blank
  • blank
  • blank
  • blank
  • blank
  • blank
  • blank
  • blank
  • blank
  • blank
产品特性
输入电压 80-264VAC 工作温度 0~45℃
输入电流 0.5A,在90VAC输入条件下 储存温度 -20~60℃
输出电压范围 ±5% 湿度 10~90% RH, 非冷凝
待机功耗 0.075W 平均故障间隔时间 在25℃环境温度下，最大负载工作平均无故障时间100,000小时(根据MIL-HDBK-217标准)
重量 170g 机械规格 90.5(L)  33.5(W)  58.5(H)mm
应用场所 适用于医疗、资讯、信息设备类电源适配器 安规标准 CB( IEC60601-1/IEC60601-1-11/IEC62368-1)、UL(ANSI/AAMI ES60601-1/60601-1-11/CAN/CSA-C22.2 NO. 60601-1/UL62368)、TüV Rheinland/Mark(EN60601-1/EN60601-1-11)、TüV Rheinland/GS( EN62368-1)、CE(EN62368)、CCC （GB4943.1)、PSE(J62368)、KC( K60950-1)、RCM(AS/NES62368)、FCC(FCC PART 15)

型号

电压
（伏）

电流
(安培)

额定瓦数

纹波
(最大)
mVpk-pk

电压公差

线性与负数调整率

平均效率

启动延迟时间
UES24LCP1-XXXYYYSPA 6.1-7.0 0.01-3.00           21W 120mVpk-pk ±5% 线性调整率: ±1%
负载调整率: ±5%		 86.20% ≤3s
7.1-8.0 0.01-2.62        21W 120mVpk-pk ±5% 86.20% ≤3s
8.1-9.0 0.01-2.33        21W 150mVpk-pk ±5% 86.20% ≤3s
9.1-10.0 0.01-2.10        21W 150mVpk-pk ±5% 86.20% ≤3s
10.1-11.0 0.01-2.18      24W 150mVpk-pk ±5% 87.00% ≤3s
11.1-12.0 0.01-2.00      24W 150mVpk-pk ±5% 87.00% ≤3s
12.1-13.0 0.01-1.84      24W 200mVpk-pk ±5% 87.00% ≤3s
13.1-14.0 0.01-1.71        24W 200mVpk-pk             ±5% 87.00% ≤3s
14.1-15.0 0.01-1.60        24W 200mVpk-pk             ±5% 87.00% ≤3s
15.1-16.0 0.01-1.50       24W 200mVpk-pk             ±5% 87.00% ≤3s
16.1-17.0 0.01-1.41        24W 200mVpk-pk             ±5% 87.00% ≤3s
17.1-18.0 0.01-1.33     24W 200mVpk-pk             ±5% 87.00% ≤3s
18.1-19.0 0.01-1.26       24W 200mVpk-pk             ±5% 87.00% ≤3s
19.1-20.0 0.01-1.20       24W 240mVpk-pk             ±5% 87.00% ≤3s
20.1-21.0 0.01-1.14       24W 240mVpk-pk             ±5% 87.00% ≤3s
21.1-22.0 0.01-1.09      24W 240mVpk-pk             ±5% 87.00% ≤3s
22.0-23.0 0.01-1.04        24W 240mVpk-pk             ±5% 87.00% ≤3s
23.1-24.0 0.01-1.00 24W 240mVpk-pk             ±5% 87.00% ≤3s
45.1-46.0 0.01-0.52        24W 300mVpk-pk             ±5% 87.00% ≤3s
46.1-47.0 0.01-0.50        24W 300mVpk-pk             ±5% 87.00% ≤3s
47.1-48.0 0.01-0.49        24W 300mVpk-pk             ±5% 87.00% ≤3s
48.1-49.0 0.01-0.48        24W 300mVpk-pk             ±5% 87.00% ≤3s
49.1-50.0 0.01-0.47     24W 300mVpk-pk             ±5% 87.00% ≤3s
50.1-51.0 0.01-0.46 24W 300mVpk-pk             ±5% 87.00% ≤3s
51.1-52.0 0.01-0.51        24W 300mVpk-pk             ±5% 87.00% ≤3s
输入电压 80-264VAC 工作温度 0~45℃
输入电流 0.5A,在90VAC输入条件下 储存温度 -20~60℃
输出电压范围 ±5% 湿度 10~90% RH, 非冷凝
待机功耗 0.075W 平均故障间隔时间 在25℃环境温度下，最大负载工作平均无故障时间100,000小时(根据MIL-HDBK-217标准)
重量 170g 机械规格 90.5(L)  33.5(W)  58.5(H)mm
应用场所 适用于医疗、资讯、信息设备类电源适配器 安规标准 CB( IEC60601-1/IEC60601-1-11/IEC62368-1)、UL(ANSI/AAMI ES60601-1/60601-1-11/CAN/CSA-C22.2 NO. 60601-1/UL62368)、TüV Rheinland/Mark(EN60601-1/EN60601-1-11)、TüV Rheinland/GS( EN62368-1)、CE(EN62368)、CCC （GB4943.1)、PSE(J62368)、KC( K60950-1)、RCM(AS/NES62368)、FCC(FCC PART 15)

型号

电压
（伏）

电流
(安培)

额定瓦数

纹波
(最大)
mVpk-pk

电压公差

线性与负数调整率

平均效率

启动延迟时间
UES24LCP1-XXXYYYSPA 6.1-7.0 0.01-3.00           21W 120mVpk-pk ±5% 线性调整率: ±1%
负载调整率: ±5%		 86.20% ≤3s
7.1-8.0 0.01-2.62        21W 120mVpk-pk ±5% 86.20% ≤3s
8.1-9.0 0.01-2.33        21W 150mVpk-pk ±5% 86.20% ≤3s
9.1-10.0 0.01-2.10        21W 150mVpk-pk ±5% 86.20% ≤3s
10.1-11.0 0.01-2.18      24W 150mVpk-pk ±5% 87.00% ≤3s
11.1-12.0 0.01-2.00      24W 150mVpk-pk ±5% 87.00% ≤3s
12.1-13.0 0.01-1.84      24W 200mVpk-pk ±5% 87.00% ≤3s
13.1-14.0 0.01-1.71        24W 200mVpk-pk             ±5% 87.00% ≤3s
14.1-15.0 0.01-1.60        24W 200mVpk-pk             ±5% 87.00% ≤3s
15.1-16.0 0.01-1.50       24W 200mVpk-pk             ±5% 87.00% ≤3s
16.1-17.0 0.01-1.41        24W 200mVpk-pk             ±5% 87.00% ≤3s
17.1-18.0 0.01-1.33     24W 200mVpk-pk             ±5% 87.00% ≤3s
18.1-19.0 0.01-1.26       24W 200mVpk-pk             ±5% 87.00% ≤3s
19.1-20.0 0.01-1.20       24W 240mVpk-pk             ±5% 87.00% ≤3s
20.1-21.0 0.01-1.14       24W 240mVpk-pk             ±5% 87.00% ≤3s
21.1-22.0 0.01-1.09      24W 240mVpk-pk             ±5% 87.00% ≤3s
22.0-23.0 0.01-1.04        24W 240mVpk-pk             ±5% 87.00% ≤3s
23.1-24.0 0.01-1.00 24W 240mVpk-pk             ±5% 87.00% ≤3s
45.1-46.0 0.01-0.52        24W 300mVpk-pk             ±5% 87.00% ≤3s
46.1-47.0 0.01-0.50        24W 300mVpk-pk             ±5% 87.00% ≤3s
47.1-48.0 0.01-0.49        24W 300mVpk-pk             ±5% 87.00% ≤3s
48.1-49.0 0.01-0.48        24W 300mVpk-pk             ±5% 87.00% ≤3s
49.1-50.0 0.01-0.47     24W 300mVpk-pk             ±5% 87.00% ≤3s
50.1-51.0 0.01-0.46 24W 300mVpk-pk             ±5% 87.00% ≤3s
51.1-52.0 0.01-0.51        24W 300mVpk-pk             ±5% 87.00% ≤3s
