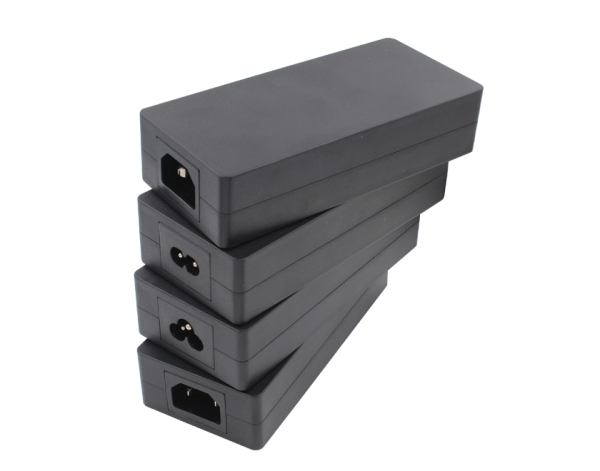

UES90C-SPAZ - UE Electronic

UES90C-SPAZ

符合通讯、医疗安全认证
2 MOPP 隔离保护
PF>0.90@230VAC满载
漏电流 ≤ 100μA
工作海拨高度5000米
待机功耗≤0.21W
工作海拨高度5000米
11V至54V输出, 最高12W

PDF文件下载

产品特性

输入电压	90-264VAC	工作温度	0~40℃
输入电流	1.5A,在80VAC	储存温度	-20~60℃
输出电压范围	11-54V	湿度	10~90% RH, 非冷凝
平均故障间隔时间	在25℃环境温度下，最大负载工作平均无故障时间100,000小时(根据MIL-HDBK-217标准)
重量	300g	机械规格	137(L) 62(W) 32(H)mm
应用场所	适用于医疗、信息设备类电源适配器	安规标准	CB( IEC60601-1/IEC62368-1) UL(ANSI/AAMI ES60601-1/CAN/CSA C22.2 NO.60601-1 /UL62368-1) TUV Mark(EN60601-1 )

型号	电压	电流	瓦数	纹波及其噪音	电压公差	线性与负载调整率	平均效率	启动延迟时间
UES90C-XXXYYYSPAZ	11.0	0.01-7.00	77.00W	150mVpk-pk	±5%	线性调整率: ±1% 负载调整率: ±5%	88.00%	≤3s
	12.0	0.01-7.00	84.00W	150mVpk-pk	±5%		88.00%	≤3s
	15.0	0.01-6.00	90.00W	180mVpk-pk	±5%		88.00%	≤3s
	17.0	0.01-5.29	90.00W	200mVpk-pk	±5%		88.00%	≤3s
	19.0	0.01-4.74	90.00W	200mVpk-pk	±5%		88.00%	≤3s
	22.0	0.01-4.09	90.00W	200mVpk-pk	±5%		88.00%	≤3s
	24.0	0.01-3.75	90.00W	200mVpk-pk	±5%		88.00%	≤3s
	26.0	0.01-3.46	90.00W	200mVpk-pk	±5%		88.00%	≤3s
	30.0	0.01-3.00	90.00W	200mVpk-pk	±5%		88.00%	≤3s
	33.0	0.01-2.73	90.00W	200mVpk-pk	±5%		88.00%	≤3s
	36.0	0.01-2.50	90.00W	200mVpk-pk	±5%		88.00%	≤3s
	39.0	0.01-2.31	90.00W	200mVpk-pk	±5%		88.00%	≤3s
	43.0	0.01-2.09	90.00W	300mVpk-pk	±5%		88.00%	≤3s
	46.0	0.01-1.95	90.00W	300mVpk-pk	±5%		88.00%	≤3s
	48.0	0.01-1.88	90.00W	300mVpk-pk	±5%		88.00%	≤3s
	52.0	0.01-1.73	90.00W	300mVpk-pk	±5%		88.00%	≤3s
	54.0	0.01-1.67	90.00W	300mVpk-pk	±5%		88.00%	≤3s

输入电压	90-264VAC	工作温度	0~40℃
输入电流	1.5A,在80VAC	储存温度	-20~60℃
输出电压范围	11-54V	湿度	10~90% RH, 非冷凝
平均故障间隔时间	在25℃环境温度下，最大负载工作平均无故障时间100,000小时(根据MIL-HDBK-217标准)
重量	300g	机械规格	137(L) 62(W) 32(H)mm
应用场所	适用于医疗、信息设备类电源适配器	安规标准	CB( IEC60601-1/IEC62368-1) UL(ANSI/AAMI ES60601-1/CAN/CSA C22.2 NO.60601-1 /UL62368-1) TUV Mark(EN60601-1 )

型号	电压	电流	瓦数	纹波及其噪音	电压公差	线性与负载调整率	平均效率	启动延迟时间
UES90C-XXXYYYSPAZ	11.0	0.01-7.00	77.00W	150mVpk-pk	±5%	线性调整率: ±1% 负载调整率: ±5%	88.00%	≤3s
	12.0	0.01-7.00	84.00W	150mVpk-pk	±5%		88.00%	≤3s
	15.0	0.01-6.00	90.00W	180mVpk-pk	±5%		88.00%	≤3s
	17.0	0.01-5.29	90.00W	200mVpk-pk	±5%		88.00%	≤3s
	19.0	0.01-4.74	90.00W	200mVpk-pk	±5%		88.00%	≤3s
	22.0	0.01-4.09	90.00W	200mVpk-pk	±5%		88.00%	≤3s
	24.0	0.01-3.75	90.00W	200mVpk-pk	±5%		88.00%	≤3s
	26.0	0.01-3.46	90.00W	200mVpk-pk	±5%		88.00%	≤3s
	30.0	0.01-3.00	90.00W	200mVpk-pk	±5%		88.00%	≤3s
	33.0	0.01-2.73	90.00W	200mVpk-pk	±5%		88.00%	≤3s
	36.0	0.01-2.50	90.00W	200mVpk-pk	±5%		88.00%	≤3s
	39.0	0.01-2.31	90.00W	200mVpk-pk	±5%		88.00%	≤3s
	43.0	0.01-2.09	90.00W	300mVpk-pk	±5%		88.00%	≤3s
	46.0	0.01-1.95	90.00W	300mVpk-pk	±5%		88.00%	≤3s
	48.0	0.01-1.88	90.00W	300mVpk-pk	±5%		88.00%	≤3s
	52.0	0.01-1.73	90.00W	300mVpk-pk	±5%		88.00%	≤3s
	54.0	0.01-1.67	90.00W	300mVpk-pk	±5%		88.00%	≤3s
