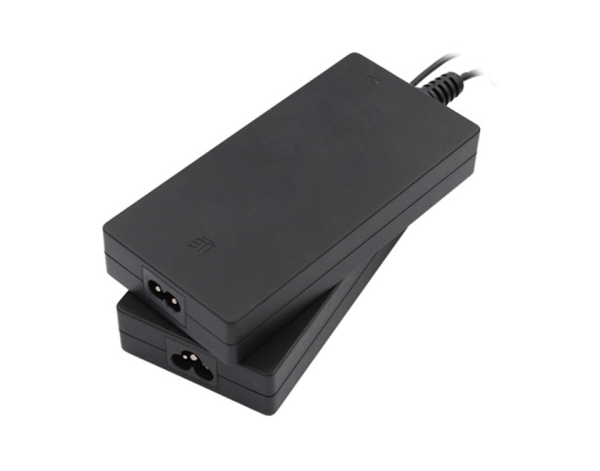

UES120DZ-SPA

  • 符合通讯、医疗安全认证
  • 2 MOPP 隔离保护
  • DOE Efficiency Level VI
  • CoC V5 Tier2(2016)
  • PF>0.95@230VAC满载
  • 漏电流 ≤ 100μA
  • 待机功耗≤0.15W
  • 工作海拨高度5000米
PDF文件下载获取报价
产品特性
输入电压 90-264VAC 工作温度 -10~40℃
输入电流 2.0A,在80/90VAC 输入条件下 储存温度 -20~60℃
待机功耗 0.15W MAX 湿度 10~90% RH, 非冷凝
平均故障间隔时间 在25℃环境温度下，最大负载工作平均无故障时间100,000小时(根据MIL-HDBK-217标准)
重量 450g 机械规格 145.1(L)  69.5(W)  24.25(H)mm
应用场所 适用于医疗、信息设备类电源适配器 安规标准
  • CB( IEC60601-1/IEC60601-1-11/ IEC62368-1)
  • UL(ANSI/AAMI ES60601-1/CAN/CSA C22.2 NO.60601-1 /UL62368-1)
  • TUV SUD/Mark(EN60601-1 /EN60601-1-11)
  • TUV-SUD/GS(EN62368-1)
  • CE(EN62368)
  • CCC(GB4943.1)
  • PSE(J62368)
  • KC(K60950-1)
  • FCC(FCC PART 15)
  • RCM(AS/NZS62368.1)

型号 电压 电流 瓦数

纹波及其噪音

电压公差

 线性与负载调整率 平均效率 启动延迟时间
UES120D”Z”XXXYYYSPA      11.0-12.0  0.01-10.0 120W 150mVpk-pk ±5% 线性调整率: ±1%
负载调整率: ±5%		 92.00% ≤3s
12.1-13.0  0.01-9.23 120W 150mVpk-pk ±5% 92.00% ≤3s
13.1-14.0  0.01-8.57 120W 150mVpk-pk ±5% 92.00% ≤3s
14.1-15.0  0.01-8.00 120W 150mVpk-pk ±5% 92.00% ≤3s
17.1-18.0  0.01-6.66 120W 180mVpk-pk ±5% 93.00% ≤3s
18.1-19.0  0.01-6.31 120W 180mVpk-pk ±5% 93.00% ≤3s
19.1-20.0  0.01-6.00 120W 200mVpk-pk ±5% 93.00% ≤3s
20.1-21.0  0.01-5.71 120W 200mVpk-pk ±5% 93.00% ≤3s
21.1-22.0  0.01-5.45 120W 200mVpk-pk ±5% 93.00% ≤3s
22.1-23.0  0.01-5.21 120W 200mVpk-pk ±5% 93.00% ≤3s
23.1-24.0  0.01-5.00 120W 240mVpk-pk ±5% 93.00% ≤3s
24.1-25.0  0.01-4.80 120W 240mVpk-pk ±5% 93.00% ≤3s
25.1-26.0  0.01-4.61 120W 240mVpk-pk ±5% 93.00% ≤3s
26.1-27.0  0.01-4.44 120W 240mVpk-pk ±5% 93.00% ≤3s
33.1-34.0 0.01-3.52  120W 300mVpk-pk ±5% 94.00% ≤3s
34.1-35.0 0.01-3.42 120W 300mVpk-pk ±5% 94.00% ≤3s
35.1-36.0  0.01-3.33 120W 300mVpk-pk ±5% 94.00% ≤3s
36.1-37.0  0.01-3.24 120W 300mVpk-pk ±5% 94.00% ≤3s
37.1-38.0  0.01-3.15 120W 300mVpk-pk ±5% 94.00% ≤3s
38.1-39.0  0.01-3.07 120W 300mVpk-pk ±5% 94.00% ≤3s
39.1-40.0  0.01-3.00 120W 300mVpk-pk ±5% 94.00% ≤3s
47.1-48.0  0.01-2.50 120W 400mVpk-pk ±5% 94.00% ≤3s
48.1-49.0  0.01-2.44 120W 400mVpk-pk ±5% 94.00% ≤3s
49.1-50.0  0.01-2.40 120W 400mVpk-pk ±5% 94.00% ≤3s
50.1-51.0  0.01-2.35 120W 400mVpk-pk ±5% 94.00% ≤3s
51.1-52.0  0.01-2.30 120W 400mVpk-pk ±5% 94.00% ≤3s
52.1-53.0  0.01-2.26 120W 400mVpk-pk ±5% 94.00% ≤3s
53.1-54.0  0.01-2.22 120W 400mVpk-pk ±5% 94.00% ≤3s
输入电压 90-264VAC 工作温度 -10~40℃
输入电流 2.0A,在80/90VAC 输入条件下 储存温度 -20~60℃
待机功耗 0.15W MAX 湿度 10~90% RH, 非冷凝
平均故障间隔时间 在25℃环境温度下，最大负载工作平均无故障时间100,000小时(根据MIL-HDBK-217标准)
重量 450g 机械规格 145.1(L)  69.5(W)  24.25(H)mm
应用场所 适用于医疗、信息设备类电源适配器 安规标准
  • CB( IEC60601-1/IEC60601-1-11/ IEC62368-1)
  • UL(ANSI/AAMI ES60601-1/CAN/CSA C22.2 NO.60601-1 /UL62368-1)
  • TUV SUD/Mark(EN60601-1 /EN60601-1-11)
  • TUV-SUD/GS(EN62368-1)
  • CE(EN62368)
  • CCC(GB4943.1)
  • PSE(J62368)
  • KC(K60950-1)
  • FCC(FCC PART 15)
  • RCM(AS/NZS62368.1)

型号 电压 电流 瓦数

纹波及其噪音

电压公差

 线性与负载调整率 平均效率 启动延迟时间
UES120D”Z”XXXYYYSPA      11.0-12.0  0.01-10.0 120W 150mVpk-pk ±5% 线性调整率: ±1%
负载调整率: ±5%		 92.00% ≤3s
12.1-13.0  0.01-9.23 120W 150mVpk-pk ±5% 92.00% ≤3s
13.1-14.0  0.01-8.57 120W 150mVpk-pk ±5% 92.00% ≤3s
14.1-15.0  0.01-8.00 120W 150mVpk-pk ±5% 92.00% ≤3s
17.1-18.0  0.01-6.66 120W 180mVpk-pk ±5% 93.00% ≤3s
18.1-19.0  0.01-6.31 120W 180mVpk-pk ±5% 93.00% ≤3s
19.1-20.0  0.01-6.00 120W 200mVpk-pk ±5% 93.00% ≤3s
20.1-21.0  0.01-5.71 120W 200mVpk-pk ±5% 93.00% ≤3s
21.1-22.0  0.01-5.45 120W 200mVpk-pk ±5% 93.00% ≤3s
22.1-23.0  0.01-5.21 120W 200mVpk-pk ±5% 93.00% ≤3s
23.1-24.0  0.01-5.00 120W 240mVpk-pk ±5% 93.00% ≤3s
24.1-25.0  0.01-4.80 120W 240mVpk-pk ±5% 93.00% ≤3s
25.1-26.0  0.01-4.61 120W 240mVpk-pk ±5% 93.00% ≤3s
26.1-27.0  0.01-4.44 120W 240mVpk-pk ±5% 93.00% ≤3s
33.1-34.0 0.01-3.52  120W 300mVpk-pk ±5% 94.00% ≤3s
34.1-35.0 0.01-3.42 120W 300mVpk-pk ±5% 94.00% ≤3s
35.1-36.0  0.01-3.33 120W 300mVpk-pk ±5% 94.00% ≤3s
36.1-37.0  0.01-3.24 120W 300mVpk-pk ±5% 94.00% ≤3s
37.1-38.0  0.01-3.15 120W 300mVpk-pk ±5% 94.00% ≤3s
38.1-39.0  0.01-3.07 120W 300mVpk-pk ±5% 94.00% ≤3s
39.1-40.0  0.01-3.00 120W 300mVpk-pk ±5% 94.00% ≤3s
47.1-48.0  0.01-2.50 120W 400mVpk-pk ±5% 94.00% ≤3s
48.1-49.0  0.01-2.44 120W 400mVpk-pk ±5% 94.00% ≤3s
49.1-50.0  0.01-2.40 120W 400mVpk-pk ±5% 94.00% ≤3s
50.1-51.0  0.01-2.35 120W 400mVpk-pk ±5% 94.00% ≤3s
51.1-52.0  0.01-2.30 120W 400mVpk-pk ±5% 94.00% ≤3s
52.1-53.0  0.01-2.26 120W 400mVpk-pk ±5% 94.00% ≤3s
53.1-54.0  0.01-2.22 120W 400mVpk-pk ±5% 94.00% ≤3s
