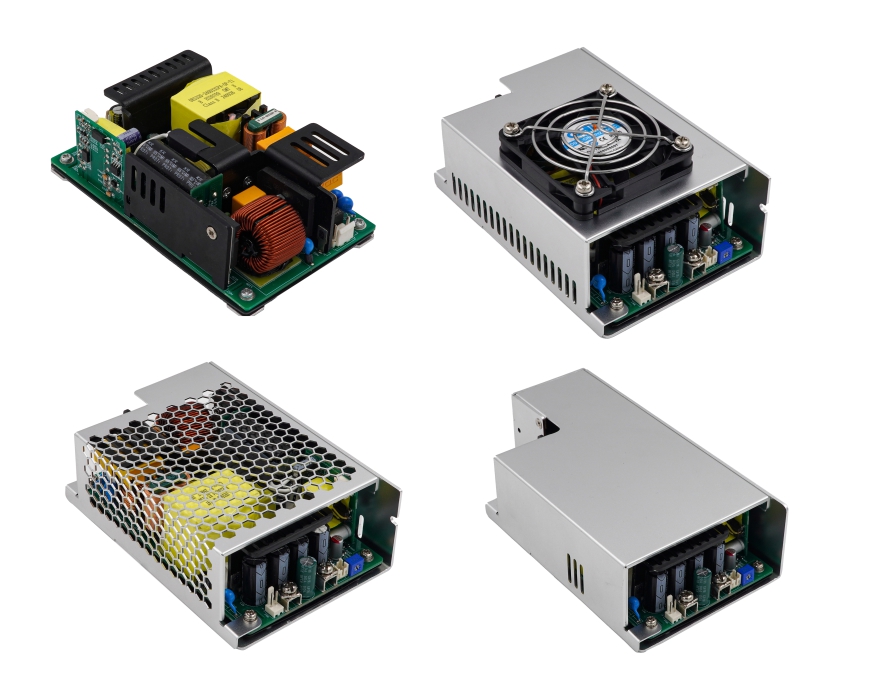

UES500-XXXYYYSPAZ-OP
- 符合通讯，医疗安全认证
- 2 MOPP隔离保护
- 漏电流 ≤ 100μA
- 符合六级能效
- 待机功耗≤0.5W
- 工作海拨高度5000米
- 320W 对流冷却，500W 强制风冷由用户提供
产品特性
| 输入电压 | 80-264VAC(80-115VAC 参考降额曲线 ) | 工作温度 | -30~70℃ (30- 70℃参考降额曲线 ) | ||||||||
| 输入电流 | 120A,在240VAC 输入条件下 | 储存温度 | -40~80℃ | ||||||||
| 输出电压范围 | ±5% | 工作湿度 | 5~90% RH, 非冷凝 | ||||||||
| 待机功耗 | ≤0.5W | 平均故障间隔时间 | >100,000hrs MIL-HDBK-217,在25℃环境温度下。 | ||||||||
| 重量 | 480g | 机械规格 | 127.0(L) 76.2(W) 41.0(H)mm | ||||||||
| 应用场所 | 适用于医疗、I.T.E.设备类电源适配器 | 安规标准 | 符合CB(IEC60601-1/IC62368-1)、TUV Mark(EN60601-1)、NRTL(ANSI/AAMI ES60601-1,CAN/CSA-C22.0NO.60601-1/UL62368-1) | ||||||||
| 型号 | 电压 （V） | 对流电流 （A） | 额定功率 (W) | 纹波 (最大) mVpk-pk | 电压公差 | 线性与负数调整率 | 平均效率 | 启动延迟时间 |
| UES500-XXXYYYSPAZ-OP(*3) | 12.0 | 26.66 | 319.92 | 150 | ±5% | 线性调整率: ±1% 负载调整率: ±5% | 92% | ≤3s |
| 15.0 | 21.33 | 319.95 | 150 | 92% | ≤3s | |||
| 18.0 | 17.77 | 319.86 | 150 | 92% | ≤3s | |||
| 19.0 | 16.84 | 319.96 | 200 | 93% | ≤3s | |||
| 24.0 | 13.33 | 319.92 | 200 | 93% | ≤3s | |||
| 36.0 | 8.88 | 319.68 | 300 | 93% | ≤3s | |||
| 48.0 | 6.66 | 319.68 | 300 | 94% | ≤3s | |||
| 54.0 | 5.92 | 319.68 | 300 | 94% | ≤3s | |||
| 型号 | 电压 （V） | 对流电流 （A） | 额定功率 (W) | 纹波 (最大) mVpk-pk | 电压公差 | 线性与负数调整率 | 平均效率 | 启动延迟时间 |
| UES500-XXXYYYYSPAZ-OPC(*4) UES500-XXXYYYYSPAZ-OPTF(*5) UES500-XXXYYYYSPAZ-OPSF(*6) | 12.0 | 26.66 | 499.92 | 150 | ±5% | 线性调整率: ±1% 负载调整率: ±5% | 92% | ≤3s |
| 15.0 | 21.33 | 499.95 | 150 | 92% | ≤3s | |||
| 18.0 | 17.77 | 499.86 | 150 | 92% | ≤3s | |||
| 19.0 | 16.84 | 499.89 | 200 | 93% | ≤3s | |||
| 24.0 | 13.33 | 499.92 | 200 | 93% | ≤3s | |||
| 36.0 | 8.88 | 499.86 | 300 | 93% | ≤3s | |||
| 48.0 | 6.66 | 499.68 | 300 | 94% | ≤3s | |||
| 54.0 | 5.92 | 499.50 | 300 | 94% | ≤3s | |||
待机功率 风扇 | 5.0 12.0 | 0.60 0.50 | 3.0 6.0 | 120
| ||||
(*3)“Z”代表“1”或“2”：“1”指II类标准，用于2PIN输入；“2”指I类标准，用于3PIN输入。
(*4) “-OPC”代表封闭式，带外置独立风扇。
(*5) “-OPTF”代表封闭式，顶部带风扇。
(*6) “-OPSF”代表封闭式，侧面带风扇。
| 输入电压 | 80-264VAC(80-115VAC 参考降额曲线 ) | 工作温度 | -30~70℃ (30- 70℃参考降额曲线 ) | ||||||||
| 输入电流 | 120A,在240VAC 输入条件下 | 储存温度 | -40~80℃ | ||||||||
| 输出电压范围 | ±5% | 工作湿度 | 5~90% RH, 非冷凝 | ||||||||
| 待机功耗 | ≤0.5W | 平均故障间隔时间 | >100,000hrs MIL-HDBK-217,在25℃环境温度下。 | ||||||||
| 重量 | 480g | 机械规格 | 127.0(L) 76.2(W) 41.0(H)mm | ||||||||
| 应用场所 | 适用于医疗、I.T.E.设备类电源适配器 | 安规标准 | 符合CB(IEC60601-1/IC62368-1)、TUV Mark(EN60601-1)、NRTL(ANSI/AAMI ES60601-1,CAN/CSA-C22.0NO.60601-1/UL62368-1) | ||||||||
| 型号 | 电压 （V） | 对流电流 （A） | 额定功率 (W) | 纹波 (最大) mVpk-pk | 电压公差 | 线性与负数调整率 | 平均效率 | 启动延迟时间 |
| UES500-XXXYYYSPAZ-OP(*3) | 12.0 | 26.66 | 319.92 | 150 | ±5% | 线性调整率: ±1% 负载调整率: ±5% | 92% | ≤3s |
| 15.0 | 21.33 | 319.95 | 150 | 92% | ≤3s | |||
| 18.0 | 17.77 | 319.86 | 150 | 92% | ≤3s | |||
| 19.0 | 16.84 | 319.96 | 200 | 93% | ≤3s | |||
| 24.0 | 13.33 | 319.92 | 200 | 93% | ≤3s | |||
| 36.0 | 8.88 | 319.68 | 300 | 93% | ≤3s | |||
| 48.0 | 6.66 | 319.68 | 300 | 94% | ≤3s | |||
| 54.0 | 5.92 | 319.68 | 300 | 94% | ≤3s | |||
| 型号 | 电压 （V） | 对流电流 （A） | 额定功率 (W) | 纹波 (最大) mVpk-pk | 电压公差 | 线性与负数调整率 | 平均效率 | 启动延迟时间 |
| UES500-XXXYYYYSPAZ-OPC(*4) UES500-XXXYYYYSPAZ-OPTF(*5) UES500-XXXYYYYSPAZ-OPSF(*6) | 12.0 | 26.66 | 499.92 | 150 | ±5% | 线性调整率: ±1% 负载调整率: ±5% | 92% | ≤3s |
| 15.0 | 21.33 | 499.95 | 150 | 92% | ≤3s | |||
| 18.0 | 17.77 | 499.86 | 150 | 92% | ≤3s | |||
| 19.0 | 16.84 | 499.89 | 200 | 93% | ≤3s | |||
| 24.0 | 13.33 | 499.92 | 200 | 93% | ≤3s | |||
| 36.0 | 8.88 | 499.86 | 300 | 93% | ≤3s | |||
| 48.0 | 6.66 | 499.68 | 300 | 94% | ≤3s | |||
| 54.0 | 5.92 | 499.50 | 300 | 94% | ≤3s | |||
待机功率 风扇 | 5.0 12.0 | 0.60 0.50 | 3.0 6.0 | 120
| ||||
(*3)“Z”代表“1”或“2”：“1”指II类标准，用于2PIN输入；“2”指I类标准，用于3PIN输入。
(*4) “-OPC”代表封闭式，带外置独立风扇。
(*5) “-OPTF”代表封闭式，顶部带风扇。
(*6) “-OPSF”代表封闭式，侧面带风扇。
